Hochwasserschutz für Neunhof

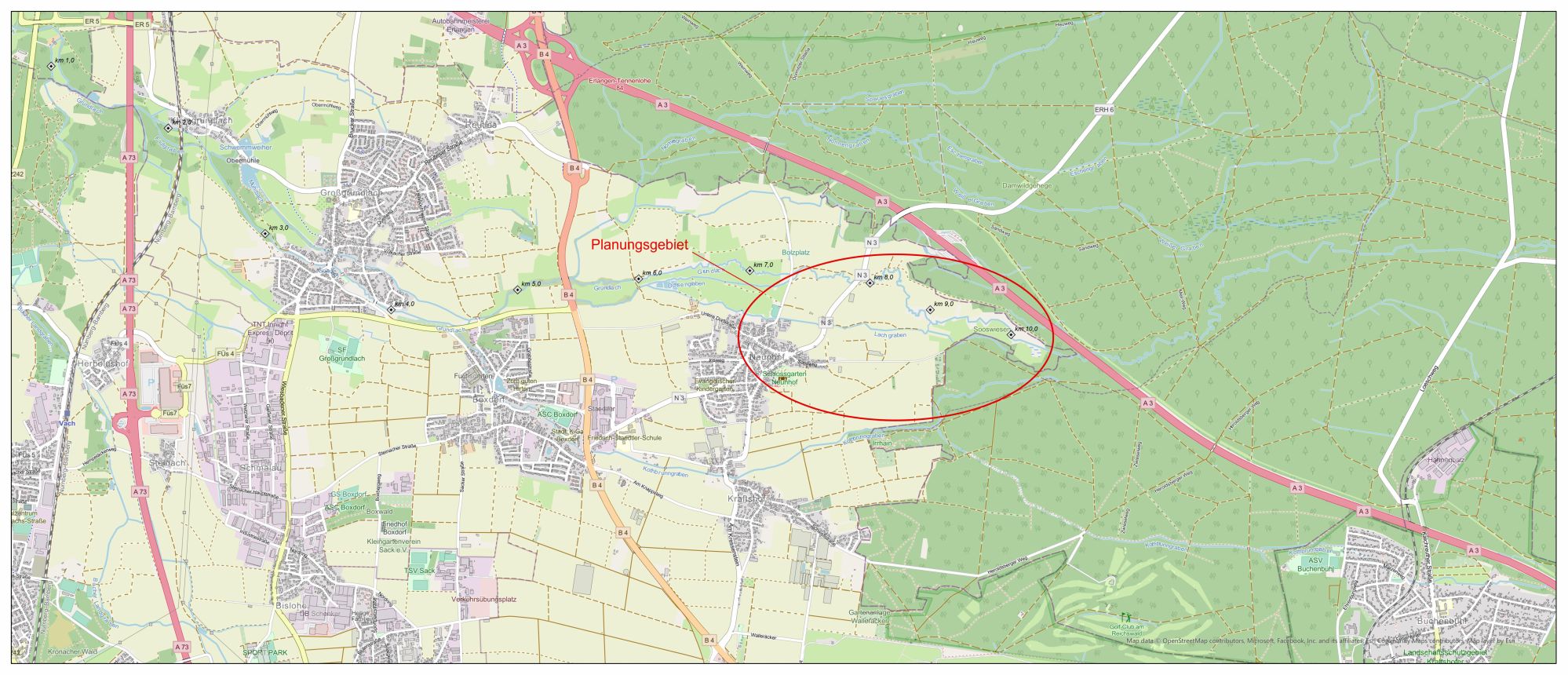

Neunhof ist einer der nördlichen Ortsteile der Stadt Nürnberg und Teil des Knoblauchslandes. Dieses landwirtschaftlich geprägte Gemüseanbaugebiet versorgt die Region seit jeher mit einheimischen Obst- und Gemüsesorten. Nördlich der Ortschaft fließt die Gründlach, ein Gewässer II. Ordnung. Der Ausbau und die Unterhaltung obliegen damit gemäß Bayerischem Wasserhaushaltsgesetz Art. 22 und Art. 39 dem Freistaat Bayern, vertreten durch das Wasserwirtschaftsamt Nürnberg. Die Hochwasserschutzmaßnahme ist an der Gründlach im Bereich von Fluss-km 4,50 bis Fluss-km 10,60 geplant. Die mittlere Höhenlage im Talgrund der Gründlach liegt bei ca. 312 m ü. NHN.

Konzept und Planung

Projekt-Daten

• Gewässer: Gründlach, Gew.II.Ordnung
• Bemessungsabfluss HQ _{100 +Klimazuschlag 15%}: 16,5 m³/s
• Stand: im Haushaltrechtlichen Verfahren

Um die Hochwassersituation für die Bevölkerung zu entschärfen ist ein Schutz der Bebauung geplant. Ziel ist es, die Hochwassergefährdung zu verringern und Neunhof bis zum Schutzziel von HQ_100+15% vor Hochwasser zu schützen.

Im Rahmen des Vorhabens sollen drei Maßnahmenabschnitte realisiert werden:

• Absenkung der Kreuzäckerstraße
• Hochwasserschutzwände im Bereich der Bebauung des Ortsteils Neunhof
• Wegerhöhung im Bereich des Neunhofer Forstes

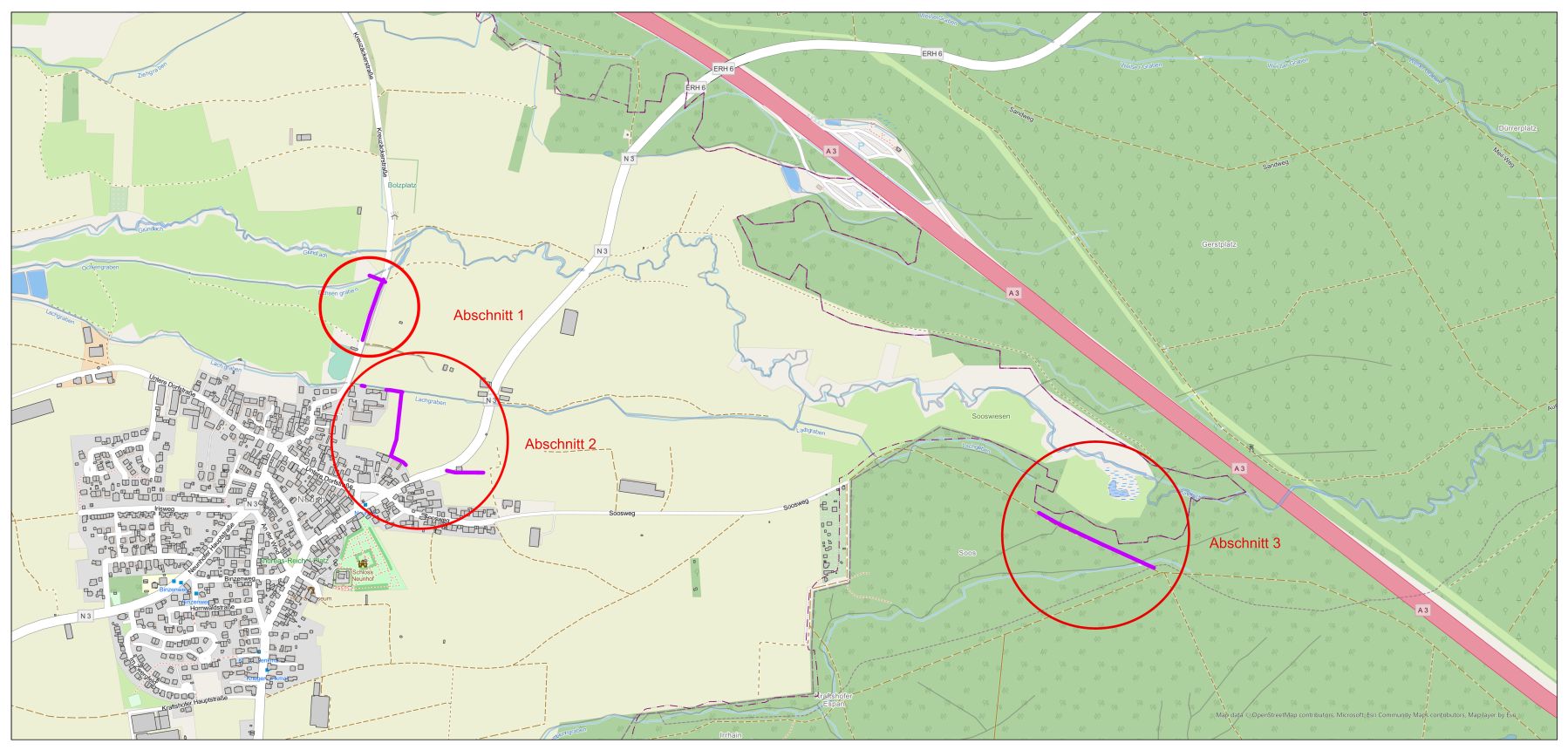

Übersichtskarte mit eingezeichneten Maßnahmen

Maßnahme 1: Absenkung der Kreuzäckerstraße

Bei der hydraulischen Berechnung des Überschwemmungsgebietes der Gründlach zeigte sich die Kreuzäckerstraße als ein Abflusshindernis. Ein 120 m langer Abschnitt der Straße soll daher im Rahmen des Hochwasserschutzes um ca. 0,6 m abgesenkt werden. Im Zuge dessen wird die Entwässerungsmulde vor der Straße so gestaltet, dass sie zukünftig dem Ochsengraben zufließet. Derzeit mündet der Entwässerungsgraben des Straßenabschnittes in den Lachgraben unmittelbar vor einem unzureichend leistungsfähigen Durchlass. Die Folge ist ein zusätzlicher Rückstau. Geplant ist, ein Durchlass nördlich der Straßenabsenkung Kreuzäckerstraße zu bauen und damit das Hochwasser über einen neuen Grabenabschnitt in den Ochsengraben zu leiten.

Maßnahme 2: Hochwasserschutzwände im Bereich der Bebauung des Ortsteils Neunhof

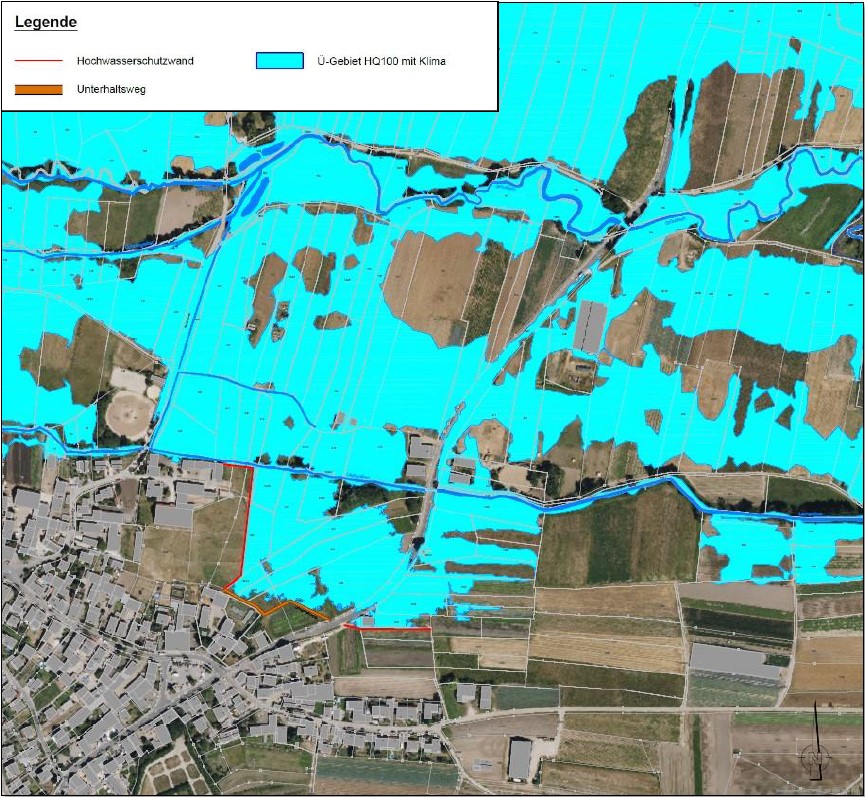

Die Bebauung des Ortsteils Neunhof wird durch zwei Hochwasserschutzwände gegen Hochwasser gesichert. Eine Wand mit einer Länge von ca. 175 m und Höhen zwischen 0,30 m und 0,60 m über Gelände erstreckt sich vom nordöstlichen Rand des Reiterhofes entlang der Bebauung zuerst nach Süden, im weiteren Verlauf nach Westen bis kurz vor die Obere Dorfstraße. Damit die Flächen jenseits der Schutzwand weiterhin erreichbar bleiben, ist im Bereich des Reiterhofes eine Überfahrt über die Hochwasserschutzwand vorgesehen. Eine zweite Hochwasserschutzwand mit einer Länge von ca. 85 m und bis 0,40 m Höhe verläuft von der Oberen Dorfstraße ausgehend Richtung Osten.

Maßnahme 3: Wegerhöhung im Bereich des Neunhofer Forstes

Im Bereich des Neunhofer Forstes wird der Weg auf einer Länge von etwa 300 m abschnittsweise um ca. 0,3 m erhöht. Dadurch wird der Abfluss nach Süden hin begrenzt. Sowohl die bestehenden Straßendurchlässe als auch die beidseitigen Gräben neben der Straße bleiben bestehen oder werden bedarfsgemäß erneuert. Die Wegerhöhung mit den Durchlässen bewirkt im Hochwasserfall einen gedrosselten Wasserabfluss in den südlich gelegenen Wald. Erst ab einem Abfluss von 4 m³/s (entspricht etwa einem HQ5) wirkt sich die Maßnahme auf die Umgebung aus. Bei einem geringeren Abfluss bleibt die Hochwassersituation unverändert.

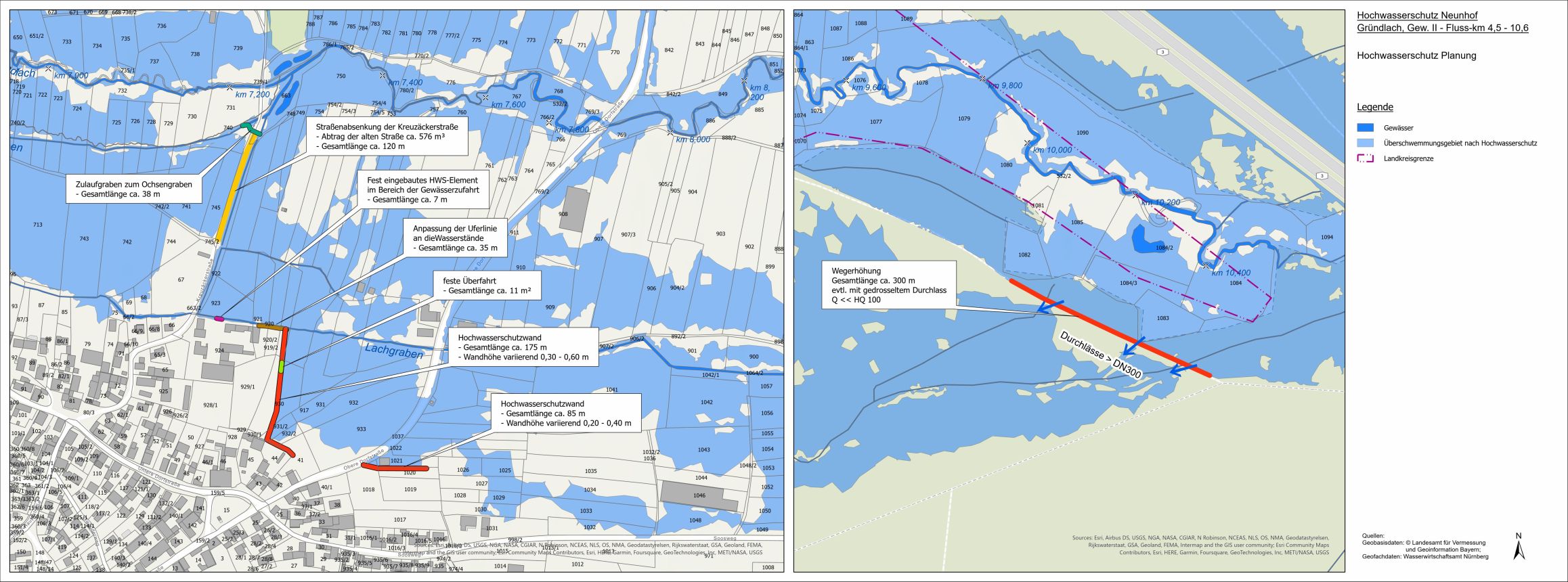

Detailkarte mit eingezeichneten Maßnahmen

Weiteres Vorgehen

Das Wasserrechtliche Verfahren ist abgeschlossen. Derzeit befindet sich die Planung im Haushaltsrechtlichen Verfahren. Nach Abschluss aller erforderlichen öffentlich-rechtlichen und privatrechtlichen Genehmigungen erfolgt die Ausführungsplanung.

Planungsanlass und Hochwassersituation

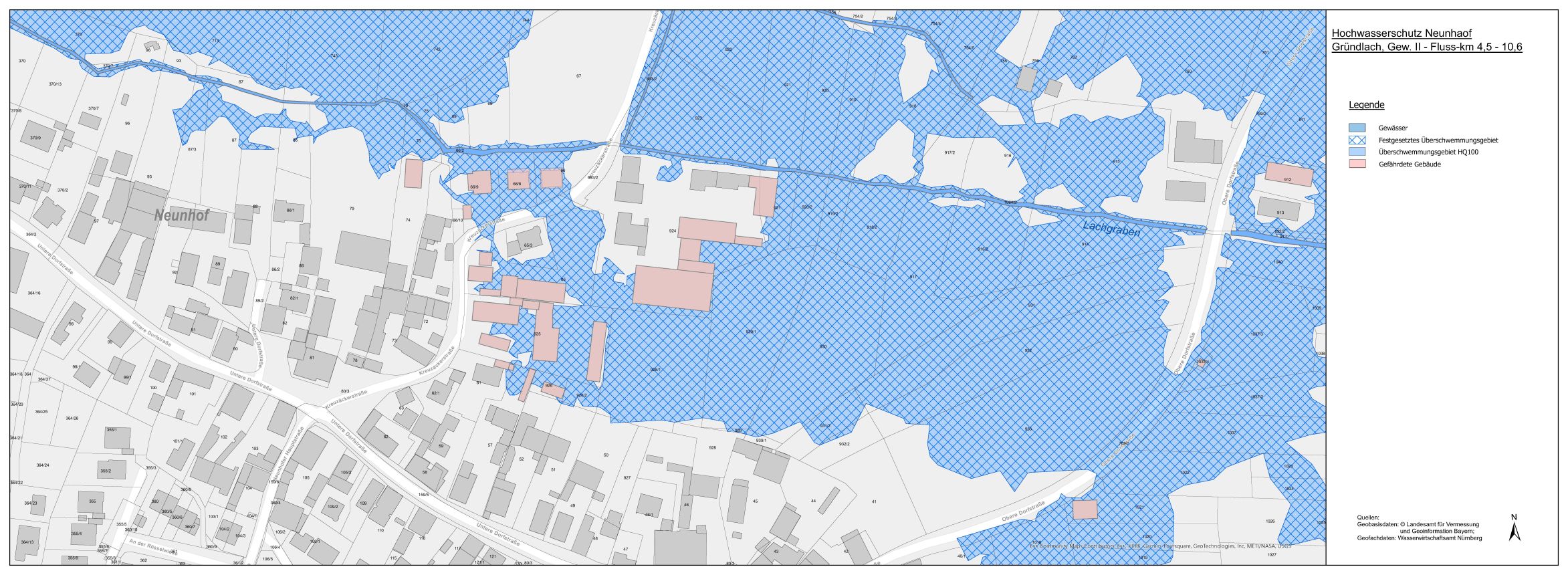

Für die Ermittlung des Überschwemmungsgebietes der Gründlach wurde eine zweidimensionale hydraulische Berechnung durchgeführt. Aus dieser Berechnung geht hervor, dass bei einem 100-jährlichen Hochwasser die an das Gewässer angrenzenden Siedlungsflächen überschwemmt werden.

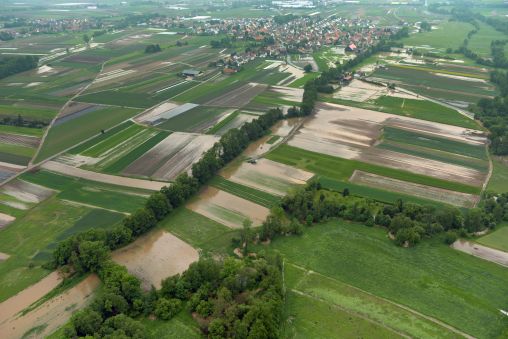

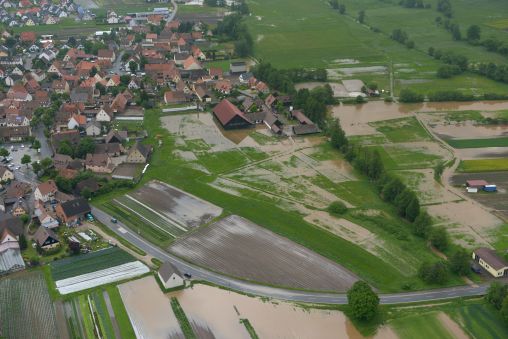

In der Vergangenheit sind wiederholt Hochwasserereignisse im Bereich besiedelter Gebiete im Ortsteil Neunhof aufgetreten.

Hydrologische Daten

Für die hydrologischen Verhältnisse der Gründlach ist unter anderem der Pegel Frauenkreuz maßgebend. Aufgrund der in den letzten Jahren aufgetretenen Hochwässer wurde eine Neuberechnung des Bemessungshochwassers HQ100 vorgenommen. Folgende Abflüsse wurden für die Gründlach berechnet:

Einzugsgebietsgröße: AE = 35,05 km2
Flusskilometer: 11,8

MNQ[m³/s]	HQ[m³/s]	HQ5[m³/s]	HQ10[m³/s]	HQ100[m³/s]
5,7	12,3	8,0	9,4	14,3
